Zdvihací mechanismy BRANO

6 7 8

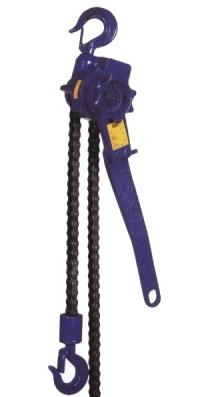

Typ Nosnost
(t)		 Ovládací síla Hmotnost
 (kg)
RZC 0,8 400 8,1
RZC 1,6 370 15,5
RZC 3,2 400 21,0

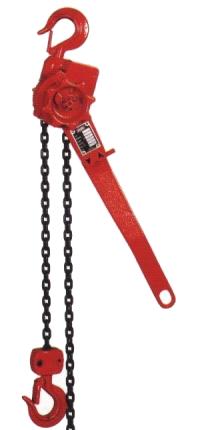

Typ Nosnost
(t)		 Ovládací síla Hmotnost
 (kg)
11-10 0,8 390 7
11-11 1,6 580 15
11-12 3,2 620 24
11-13 5 700 36
11-14 6,3 640 45

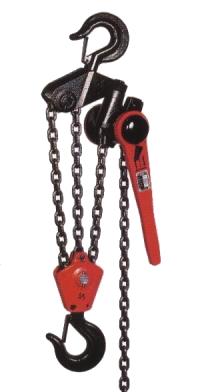

Typ Nosnost
(t)		 Ovládací síla Hmotnost
 (kg)
Z310 0,5 120 7,2
Z310 1,6 300 15,3
Z310 3,2 350 22,5
Z310 5 400 33,0
Z310-1 1 180 10,2
9 10

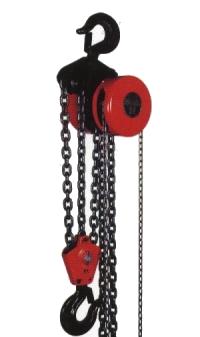

Typ


Nosnost
(t)

Ruční
řetěz

Břemenový
řetěz		 Ovládací
síla
(N)		 Standartní
zdvih
(m) 		 Hmotnost
(kg)
 Z100 0,5 ø4x20 ø5x15 300 3 10
 Z100 1 ø4x20 ø5x15 330 3 14
 Z100 1,6 ø4x20 ø9x27 330 3 25
 Z100 3,2 ø4x20 ø9x27 330 3 38
 Z100 5 ø4x20 ø9x27 330 3 50
 Z100 0,125 ø3,14x20 ø3,6x15,5 230 3 3,6
 Z100 0,250 ø3,14x20 ø3,6x15,5 250 3 4,5
 Z100-1 1 ø4x20 ø7x21 400 3 12,5
Typ

Nosnost
(t)

Ruční
řetěz		 Břemenový
řetěz		 Ovládací
síla
(N)		 Standartní
zdvih (m) 		 Hmotnost
(kg)

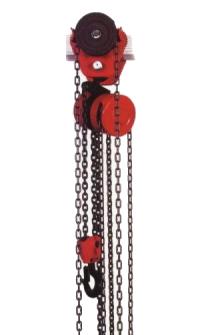

Z
2
0
0		 0,5
ø
4x20		 ø5x15 300 3 18
1 ø5x15 330 3 22
1,6 ø9x27 330 3 52
3,2 ø9x27 330 3 80
5 ø9x27 330 3 106
Z
2
0
0
R		 0,5
ø
4x20		 ø5x15 300 3 15
1 ø5x15 300 3 19
1,6 ø5x15 330 3 46
11 12

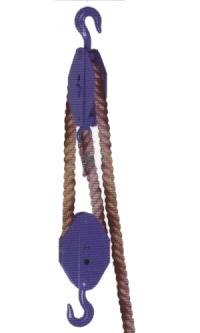

Typ Nosnost (t) Počet kladnic ø lana max.  Hmotnost
(kg)
K10 0,5 1 25 14
K11 1 2 25 19
2 2 26 30
K12 0,3 3 10 3,5
K15 1 1 12,5 20
2 1 12,5 43
4 1 20 54
6 1 20 104
K-10,11,12 - lano textilní, K15 lano ocelové

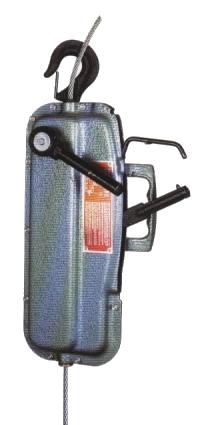

Typ Nosnost (t) Síla na klice
(N)		 Hmotnost
(kg)
 30-10 0,8 250 35
30-00 1,6 450 19
30-11 3,2 280*(b)
750*(a)		 59








13 14

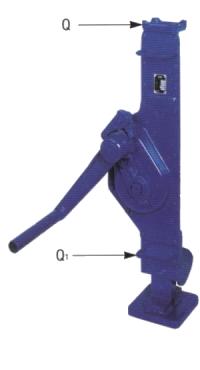

Typ

Nosnost (t)

Síla na klice (N)

Hmotnost
(kg)

Q Q1
 15-00 2,5 1,75 380 15
15-00 5 3,5 550 22
15-01 10 7 540 38
15-01 16 11,2 730 65
Z-23 20 14 800 90

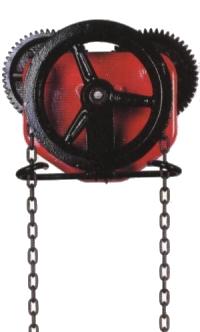

Typ Nosnost
(t)		 Nosník Ovládací síla (N) Hmotnost
(kg)
Z400 0,5 58-100 30 7,6
Z400 1 58-100 50 7,7
Z400 1,6 90-113 210 26
Z400 3,2 106-125 240 40
Z400 5 119-137 360 55
Z400 R 0,5 58-100 - 4
Z400 R 1 58-100 - 4,5
Z400 R 1,6 90-113 - 19,5
